转鼓过滤网

扶轮分级机介绍

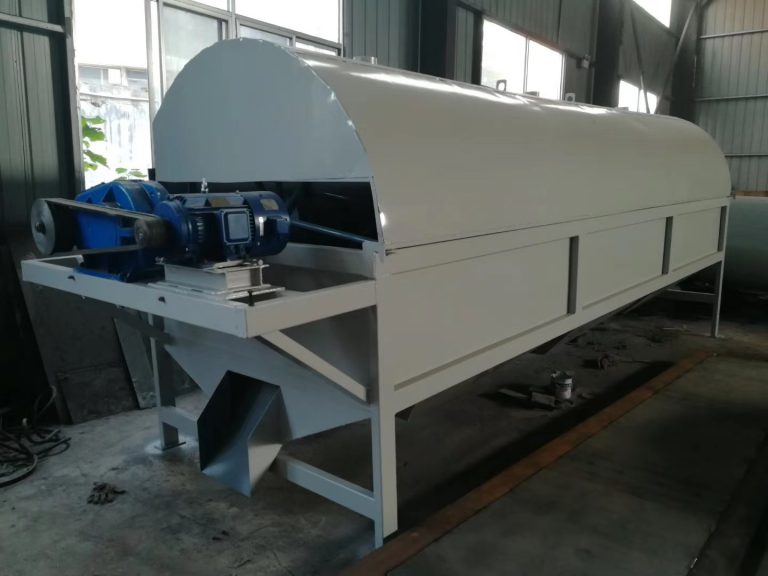

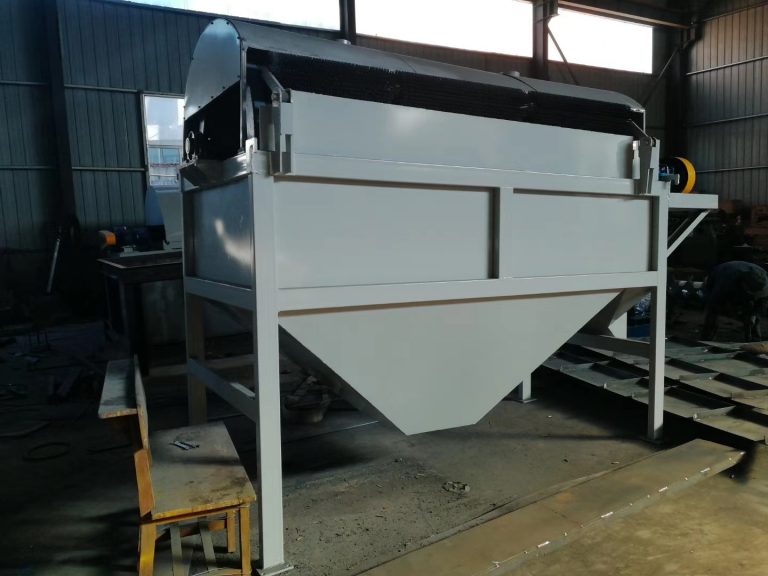

旋转滚筒筛网（也称为旋转屏蔽机，圆筒筛，旋转筛子），其主要结构是圆形筛选鼓，由若干圆筒筛组成，整体与地平面成倾斜状态，夹角为2-4°。旋转筛分开式和密封式2种:外密封采用密封隔离盖密封，以防止污染环境;开启无上防尘密封装置，开启结构。

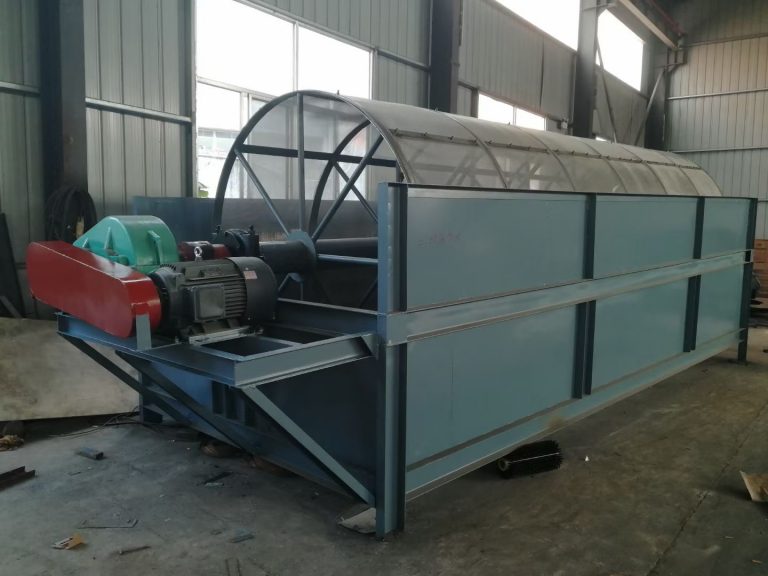

转鼓筛由机架、电机、减速机、(减速箱)、传动机构、主轴、轴承座、筛鼓、筛网、进料斗、出料斗、出料输送机等一系列部件组成。

其中，框架采用优质碳钢材料焊接而成。减速箱可选配齿轮减速箱，或摆线减速器。传动机构一般由齿轮传动、链轮传动和皮带传动三种形式组成。筛网滚筒和筛网材质，可选用碳钢和不锈钢。它由扁铁和无缝钢管或圆钢焊接而成。输送粗、细物料的底输送机可根据客户要求定制。

转鼓筛机是在减速系统的驱动下，使筛鼓以一定的速度旋转，物料由上至下翻滚，直至被筛鼓分离，细、粗物料自动从各自的出料口排出。

为防止筛网孔堵塞，可安装梳式筛清洗机构(类似于毛刷的结构)或振动装置，不间断地敲打筛网。从而达到对筛体不间断清洗的效果，使筛分滚筒在整个工作过程中始终保持清洁，不粘、不堵塞，不影响筛分效果。

旋转筛可筛分4级物料，筛分装置在滚筒内分为4段，顺序由上至下由细至粗。

青岛一直旋转筛分机在筛分过程中，运行速度慢且均匀，工作非常顺利，几乎没有振动动作，设备安装简单，可以直接放在平坦的地面或筒仓下方，以及其他相关设备形成一个生产线。机器易于维护，使用寿命长。

旋转鼓筛网广泛应用于采矿，建材，化工，煤炭，冶金，电力，焦化厂等行业，它克服了一般圆形振动屏和线性振动筛时容易堵塞屏幕网格的问题筛选以处理具有高含水量和易于粘性的材料，具有高筛选输出和优异的可靠性。

例如:在采石场对不同大小的石材进行分类，以及土壤和石粉的分离;砂石采石场的砂石分离;煤炭工业用于块煤、煤粉分离和洗煤(部分洗煤机械);化工、选矿、有机工业化肥行业，生物质能产业用于大、小块物料的分类等。

模型	尺寸(米)	角度（°）	速度(转/分)	筛孔尺寸(毫米)	材料最大尺寸(毫米)	能力(m³/ h)	功率(千瓦)
GTS0820	0.8 x2	2——7	32	2--30	网×2.5	编	2.2
GTS0830	0.8 x3	2——7	32	2--30	网×2.6	8-55	3.
GTS1030	1 x3	2——7	25	2--30	网×2.7	10 - 65	4
GTS1040	1 x4	2——7	25	2--30	网×2.8	11 - 85	4
GTS1230	1.2 x3	2——7	20.	2--30	网×2.9	12 - 95	5．5
GTS1240	1.2 x4	2——7	20.	2--30	网×2.10	14 - 110	5．5
GTS1250	1.2 x5	2——7	20.	2--30	网×2.11	15 - 130	5．5
GTS1530	1.5 x3	2——7	18	2--30	网×2.12	16 - 155	7．5
GTS1540	1.5 x4	2——7	18	2--30	网×2.13	18 - 175	7．5
GTS1550	1.5 x5	2——7	18	2--30	网×2.14	20 - 185	11
GTS1560	1.5 x6	2——7	18	2--30	网×2.15	22 - 205	15
