木头球团厂
表的内容
木屑颗粒厂介绍
木屑颗粒生产线是由我们的工程师专门设计的，它包括了生物质颗粒(木屑、秸秆、稻壳)生产的去皮、削片、干燥、粉碎、除铁、调湿、造粒、冷却、筛分、包装等全过程，可根据实际情况进行调整。

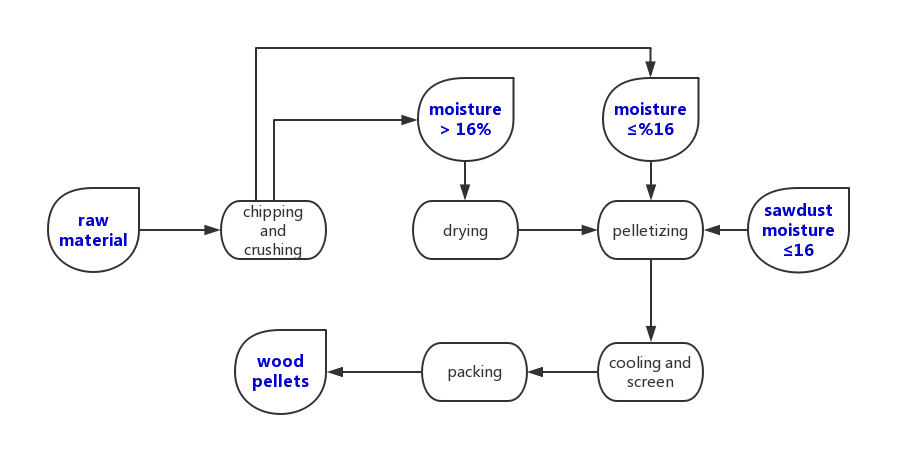

木屑颗粒工艺流程图
原料适用于原木、树枝、木屑、锯末、稻壳等植物纤维。
| 模型 | PLT -Ⅱ1 | PLT -Ⅱ2 | PLT -Ⅱ3 | PLT -Ⅱ4 | PLT -Ⅱ5 | PLT -Ⅱ6 |
|---|---|---|---|---|---|---|
| 输出(T / H) | 1 | 2 - 3 | 3－4 | 4 - 5 | 6 - 8 | 8 - 10 |
| 最后尺寸(毫米) | 6 - 10 | 6 - 12 | 6 - 12 | 6 - 12 | 6 - 12 | 6 - 12 |
| 最后水分(%) | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 | ＜10 |
3t/h木屑颗粒厂参数及工艺

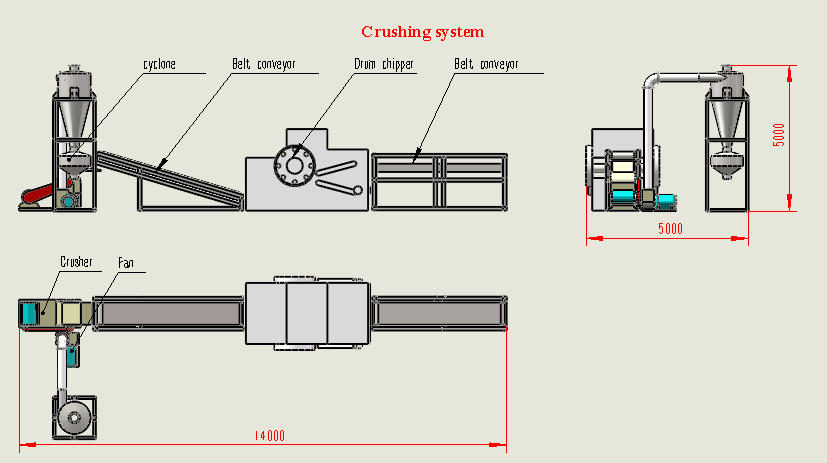

切片和破碎过程
| 不。 | 的名字 | 项 | 权力 | 问'ty | 讲话 |
|---|---|---|---|---|---|
| 破碎系统 | |||||
| 101 | 带式输送机 | pd - 500 * 4000 | 1 | ||
| 102 | 木材削片机 | bx - 216 | 55千瓦 | 1 | 物料切割成片后会断裂。入口尺寸:210*220mm，刀辊速度650r/min，编号4-6 M |
| 103 | 6带式输送机 | pd - 500 * 6000 | 2.2千瓦 | 1 | 碎纸机输送物料的设备。带宽:500mm，长度:6000mm材质:橡胶，厚度:8mm |
| 104 | 压碎机 | fms - 7285 | 110千瓦 | 1 | 破碎机主轴转速:2900r/min刀数:40单孔刀片破碎腔宽度:600料;材料厚度:5mm Q235A壳架12mm |
| 105 | 旋风分离器 | czt - 1000 | 1 | 物料与风分离。直径Φ 590高度:2000容积:7000m3/h | |
| 106 | 风扇 | C6-48 | 15千瓦 | 1 | 送料风机，输送物料。全压:2500pa: 3000m3/h: 1400r/min物料流速:叶轮及侧壁采用65Mn磨厚版，叶轮板厚度6mm |
| 182.2千瓦 |

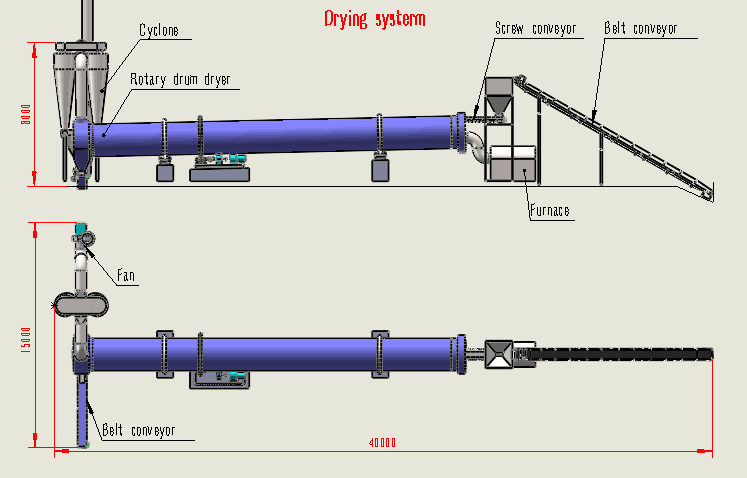

干燥过程
所有从气闸出来的物料都要通过带式输送机送到料仓，然后再进料仓与口粮转鼓干燥机采用气闸，然后物料将与热风炉产生的热风混合在一起。同时，鼓风机能产生足够的风来帮助热风炉燃烧。干燥后的物料应由旋风分离器收集，然后从气闸底部出来至于多余的气体可以用扇抽走．
| 不。 | 的名字 | 项 | 权力 | 问'ty | 讲话 |
|---|---|---|---|---|---|
| 干燥系统 | |||||
| 101 | 带式输送机 | pd500 - 10000 | 3千瓦 | 1 | |
| 102 | 螺旋输送机 | lx - 300 | 3 w | 1 | 控制进料速度，实现物料均匀连续进入干燥机。直径:直径180mm输送长度:2000mm: 2t/h最大输送量速度变频控制 |
| 103 | 热空气炉 | 采用树脂- 120 | 1 | 采用干热源，无环境污染。设计热量为50万卡。 | |
| 104 | 转鼓干燥机 | 2.0Øx20 | 30千瓦 | 1 | 干燥的材料 |
| 105 | 旋风分离器 | czt - 1200 x2 | 1 | ||
| 106 | 干燥管 | hg - 700 | 1 | 物料与风分离。直径Φ 1000高度:2500容积:12000m3/h | |
| 107 | 风扇 | 4 - 72 | 30千瓦 | 1 | 用于输送物料和风力。全压:5000Pa: 8000m3/h: 1400r/min物料流速:叶轮及侧壁采用65Mn磨厚版，叶轮板厚度6mm |
| 108 | 了风扇 | ZGF-12 | 1.5千瓦 | 1 | |
| 109 | 6 | lxu - 300 | 3千瓦 | 1 | |
| 110 | 6带式输送机 | pd - 500 - 9000 | 3千瓦 | 1 | |
| 74.5千瓦 |

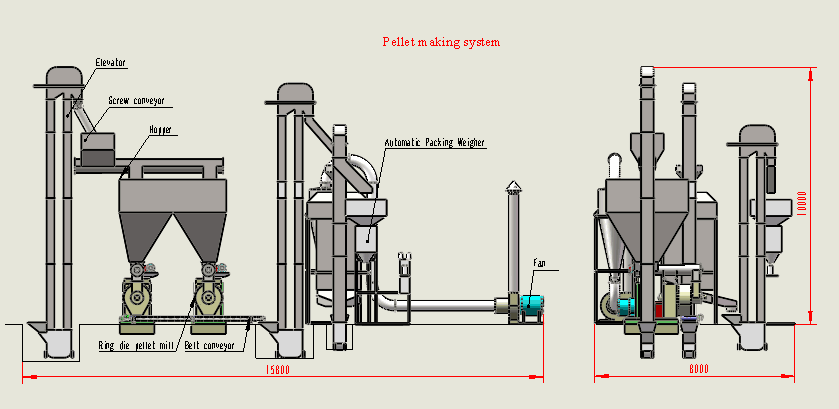

制丸过程
物料用螺旋输送机输送至提升机，再由螺旋输送机输送至永磁管除铁。之后，物料可直接进入过渡料斗。然后通过螺旋输送机将物料定量送入加湿器，将湿度适宜的物料送入加湿器环模制粒机并在制粒过程后，可将物料变成直径为6mm的圆柱形颗粒。
然后这些颗粒应该通过电梯上升，然后通过气闸和口粮一起下降，然后直接进入冷却筛管，将球团干燥至10%以下，冷却至常温。与此同时，粉末将通过筛网，你可以把这个部分带回电梯重新造粒。
筛分后的颗粒经自动称量机打包后，用升降机将其提升至自动称量机，筛分后的颗粒由皮带输送机输送，再由自动缝纫机密封．额外的气体冷却过滤网可以通过旋风分离器直接进入大气层风扇，与此同时，粉状物料也会从底部出来气闸然后回去重新造球。
整个系统由控制柜控制，特殊设备(如风干机、环模制粒机)的操作按钮应在设备用户工厂设置。
在负压下，系统工作平稳，粉尘少。整个生产线仅由2-3名工人操作。
| 不。 | 的名字 | 项 | 权力 | 问¡¯泰 | 讲话 |
|---|---|---|---|---|---|
| 颗粒制造系统 | |||||
| 101 | 电梯 | TD3618 | 4千瓦 | 1 | 物料搬运设备，铲斗尺寸:165*135mm材质，尼龙。 |
| 102 | 螺旋输送机 | lxu - 400 | 4千瓦 | 1 | |
| 103 | 缓冲仓 | 6-8m3 | 2 | 缓冲存储材料，体积5立方米，材质:Q2353mm | |
| 104 | 螺旋输送机 | lx - 220 | 3千瓦 | 2 | 控制给料速度，实现物料均匀连续进入造粒机内。直径:直径220mm输送长度:1650mm: 2t/h最大输送量速度变频控制 |
| 105 | 木屑机 | PLT-42R | 90千瓦 | 2 | 生物质颗粒冷压成型机，专为生物质?颗粒冷压成型设计制造产品，给料装置采用不锈钢制作，模具直径420mm，孔径6-8mm材质，不锈钢× × |
| 106 | 带式输送机 | pd - 500 * 6000 | 1.5千瓦 | 1 | 输送设备，精细化带宽:500mm，长度:3000mm，厚度:8mm，材质:橡胶 |
| 107 | 散热器系统 | 1 | 能否有效降低造粒室温度，延长压辊使用寿命 |
冷却及筛分工艺
| 不。 | 的名字 | 项 | 权力 | 问¡¯泰 | 讲话 |
|---|---|---|---|---|---|
| 冷却和筛选系统 | |||||
| 201 | 电梯 | TD3618 | 4千瓦 | 1 | 物料搬运设备，铲斗尺寸:165*135mm材质，尼龙×£ |
| 202 | 冷却筛分机 | NKSL14 * 14 | 2.2千瓦 | 1 | 干式冷却水达到10-13%以下，整体为碳钢，配有检修门，拉式卸料机构，产品温度不高于室温5±ú，含筛网±£ |
| 203 | 旋风分离器 | xlp - 1000 | 1 | 实现尘风分离。直径©1000高度2500容积12000m3/h | |
| 204 | 了风扇 | ZGF-10 | 1.1千瓦x2 = 2.2千瓦 | 2 | 关风降低风损，强度与物料分离。速度:33r/min出料量:10L/ |
| 205 | 风扇 | 4 - 72 | 11千瓦 | 1 | 全压:2000a: 6000m3/h: 1450r/min流速 |
包装过程
| 包装系统等 | |||||
|---|---|---|---|---|---|
| 301 | 电梯 | TD3618 | 4千瓦 | 1 | 物料搬运设备，铲斗尺寸:165*135mm材质，尼龙 |
| 302 | 自动包装秤 | DK-25 | 2.2千瓦 | 1 | |
| 303 | 颗粒饲料本 | 8立方米 | 1 | ||
| 401 | 控制系统 | 1 | 基本三种保护，包括频率保护。变频器ABB台达品牌，电器元件为正泰?西门子公司 | ||
| 402 | 管道系统 | 1 | |||
| 403 | 钢平台 | 1 | |||
| 404 | 空气压缩机 | 0.9立方米1 mpa | 7.5千瓦 | 1 | 用户欠 |
