旋转凉爽
旋转冷却器工作原理
由干燥器输送的球形材料通过冷却器进料盒的引导罐进入旋转筒，并落入倾斜的推动材料板面积中，材料快速滑动到桶的深度。由于主体的倾斜运动和旋转运动，通过板面积的组合螺旋地螺旋，并与进入枪管的冷空气的热交换。
同时，用窑体根据斜坡和旋转速度的设计，材料也在窑中周期滚动，从而将原料从入口转移到出口端，并向出口确保材料通过旋转窑时间冷却至小于200℃。冷却材料通过圆筒的排出端排出。
旋转式冷却器结构
旋转冷却器主要由以下组件组成。
（1）缸体（2）托盘轮止动器（3）变速器（4）送料装置
旋转冷却器分为左旋和右旋两种形式，从进料端开始，变速器左装右旋，气缸顺时针旋转;相反，右装左旋转，气缸逆时针旋转，其基本结构如图所示，气缸装置以前后轮皮带为支点，固定在托盘轮上，由停轮轴定位。变速器通过固定在筒上的外齿圈由半开齿轮驱动。进料端是密封的。
其主要结构特征如下。
1.桶倾斜角度调节至2〜2.5°，以确保材料具有足够的停留时间。
2.内横板(提升板)采用最新的结构形式，分为螺旋进料区、冷却区、出料区等几个区域，提升板充分利用了气缸空间。
3.气缸主体采用部分制造，法兰连接易于安装和运输，易于安装和拆卸进行维护。
4.改进的密封装置，冷却器材料和冷空气逆流，减少灰尘。

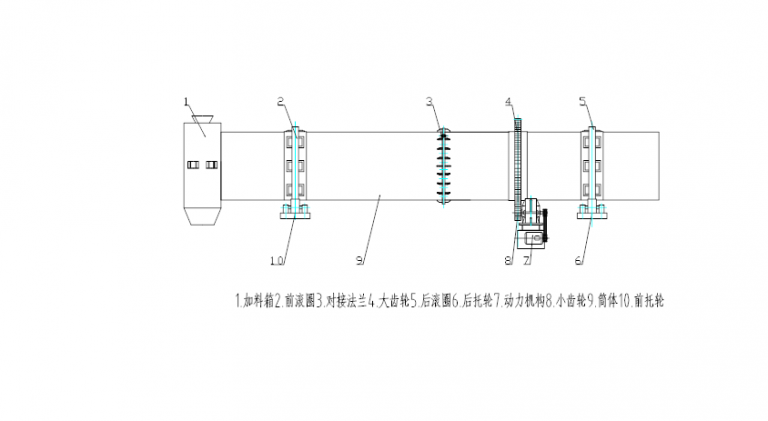

1.Feeding料斗2。前滚环3.普通法兰4.大齿轮5。后滚环6。后骑轮7。驱动设备8.小装备
9.。圆筒10。前骑轮
旋转冷却器优势
高热效率
单缸冷却器可以在材料之后将所有空气冷却到窑中，作为二次循环空气，提高旋转窑的热效率。
结构简单，维护方便
同时，结构简单，操作率高，操作易于操作和维护。
快速冷却至近常温度
便于快速，及时的包装，以防止在储存期间丛生。
旋转冷却器采用微负压操作
它减少了污染，改善了工作环境，具有合理的结构，操作平稳，适应性。
旋转冷却器参数
| 模型 | 规格（m） | 容量（T / H） | 旋转速度（r / min） | 电力（kw） | 安装角度（°） | 重量（t） |
|---|---|---|---|---|---|---|
| PLT-LQ-1.2 | ф1.2* 12. | 1.5-3 | 0.6-15 | 7.5 | 1.5〜4 | 8. |
| PLT-LQ-1.5 | Ф1.5* 15. | 3-5.5 | 0.6-15 | 15. | 1.5〜4 | 20. |
| PLT-LQ-1.8 | ф1.8* 18. | 5-6.5 | 0.6-15 | 22. | 1.5〜4 | 28. |
| PLT-LQ-2.0 | ф2.0* 20. | 5-6.5 | 0.6-15 | 30. | 1.5〜4 | 40 |
| PLT-LQ-2.2 | ф2.2* 22. | 7-12 | 0.6-15 | 37. | 1.5〜4 | 45. |
| PLT-LQ-2.4 | ф2.4* 24. | 9-15 | 0.6-15 | 55. | 1.5〜4 | 55. |
| PLT-LQ-2.8 | ф2.8* 28. | 16. | 0.6-15 | 75. | 1.5〜4 | 83 |
