旋转干燥器部分
旋转干燥机是由一个旋转滚筒和一系列机械部件组成。在大多数情况下,回转式烘干机均为直燃型，即干燥空气与物料直接接触。然而，一些烘干机是间接的，意味着烘干机是外部加热，它有效地避免了原料和干燥空气之间的接触。
旋转干燥器结构
青岛一直机械旋转干燥机是围绕被加工的材料进行定制，定制包括旋转滚筒大小、外壳材料、干燥机部件、机械部件和附加设备等项目。
壳牌
回转式干燥机的壳体是其主要组成部分干燥机．大多数情况下，它可以由碳钢或不锈钢制成。然而，有些烘干机是用哈氏合金、英科尼兰或其他合金制成的。外壳还可以根据所需的材料和工艺以不同的方式定制。例如，外壳的厚度可以调整，以满足干燥器内部的强度和绝缘要求。外壳也可以制成隔热结构，以帮助保持热量。壳体的制造工艺至关重要;为了正常工作，外壳需要与烘干机的机械部件同心运行，外壳也需要保证圆度和同轴度要求。一个质量差的鼓将促进所有部件的磨损，降低设备的效率和寿命。
原料进料溜槽
进料溜槽通常使用进料螺旋或溜槽。进料槽经过特殊设计，强度大，抗磨损，减少物料堆积。
海豹
在燃烧室风管和汽包中，出料口与汽包相遇的地方，需要有一个密封圈。其目的是防止空气和物料过早地离开滚筒。有许多不同的密封选择，这也取决于旋转滚筒结构的需要。
驱动组件

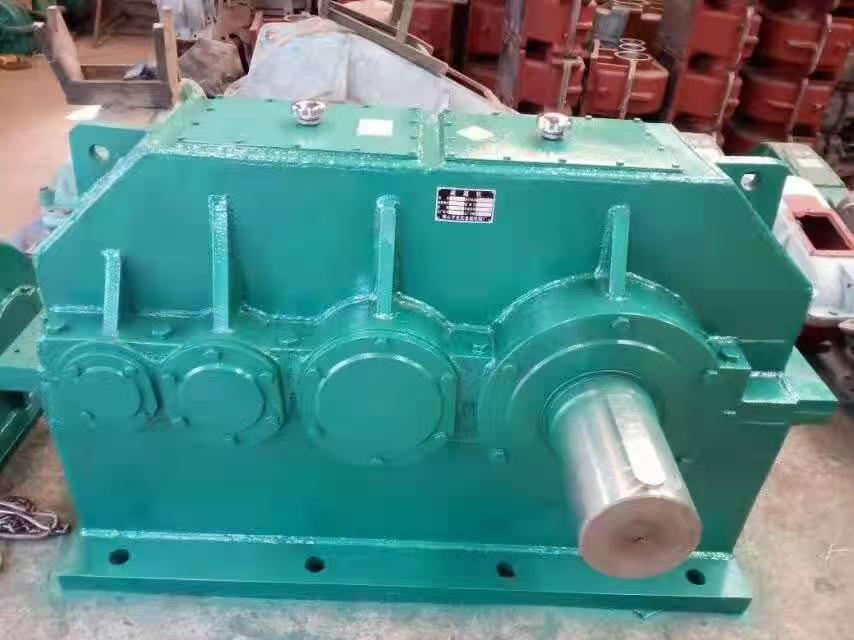

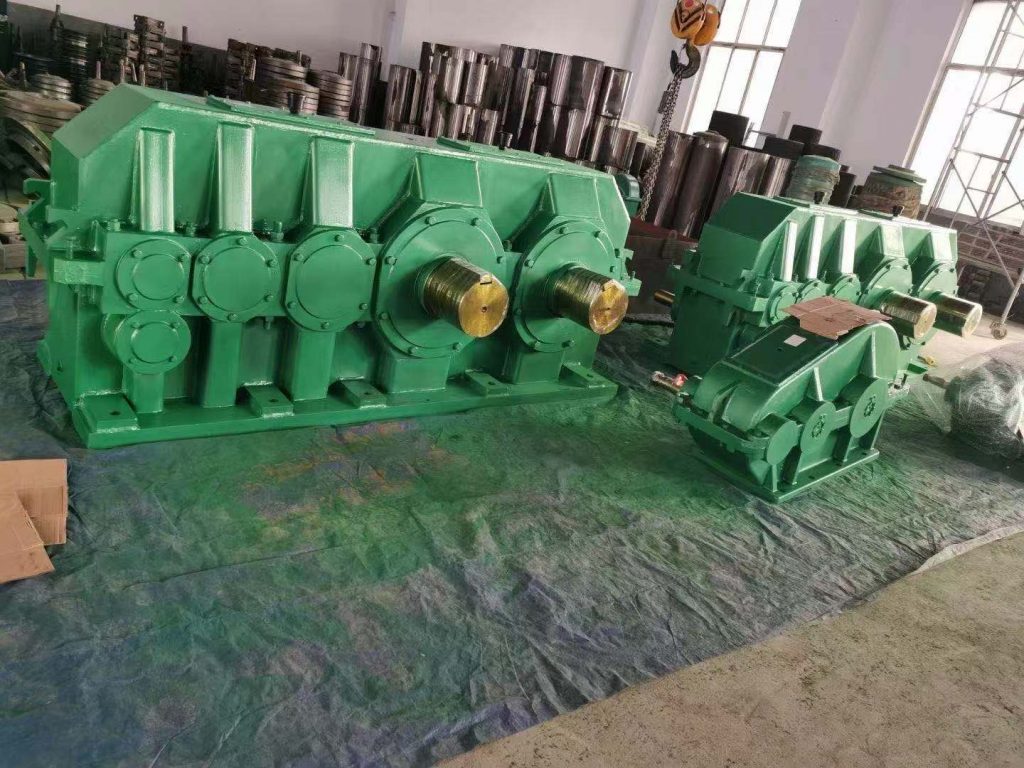

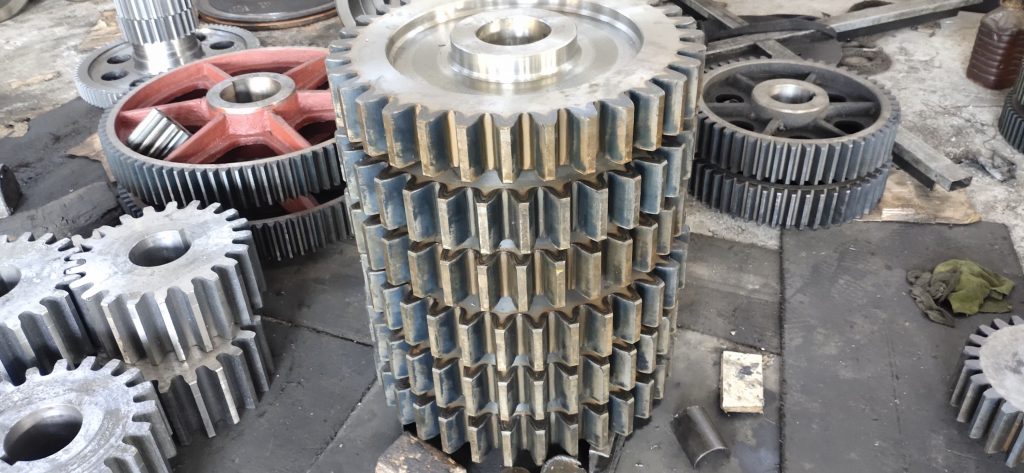

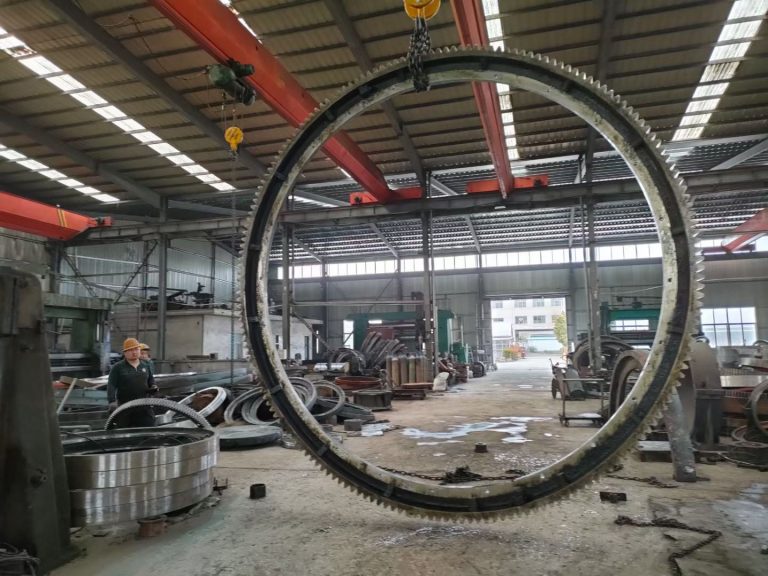

驱动组件由电机、驱动机构、减速器和联轴器组成。电动机为滚筒旋转提供动力。这里有几种类型的驱动:齿轮和小齿轮，链条和链轮，摩擦驱动和直接驱动。齿轮和小齿轮传动适用于功率为75马力或55kw或更多的大重量传动。链条和链轮适用于，运行在75马力或55千瓦。在这两种驱动组件类型中，额外的减速器需要更高的扭矩应用。摩擦传动适用于功率小、不需要高速和扭矩的非常小的滚筒。直驱用于特殊结构的滚筒，在滚筒的前后有一个输出轴，电机和减速器通过联轴器直接连接到这个轴上。该结构内部设有特殊结构，用于处理一些特殊的原料。

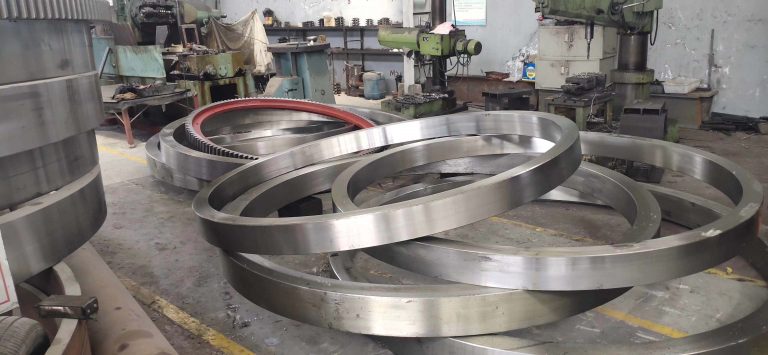

滚圈
滚子圈增加了强度和结构支持的鼓壳，并作为一个部分吸收应力。所述滚轮环在支承轮上。在大多数情况下，辊圈的材料是铸钢，等级ZG35-45。滚筒有2个滚轮环，其大小和结构取决于滚筒的大小。

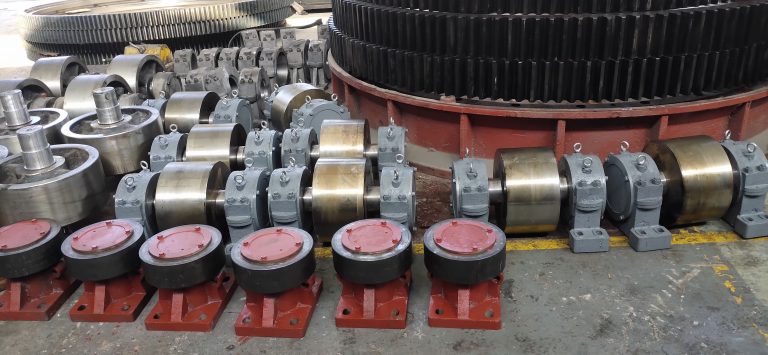

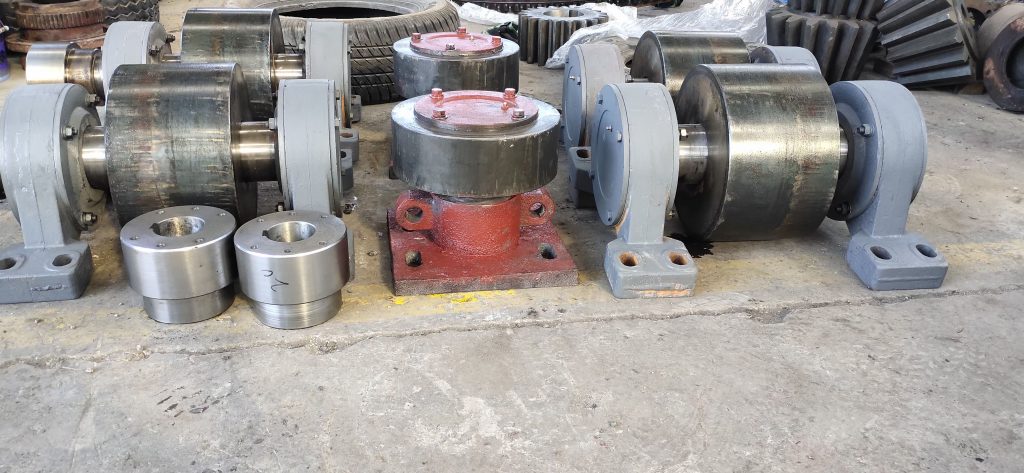

支持辊
托辊推动托辊圈转动，使滚动圆的接触面完全在拖轮上，保证运行时平稳、同心圆旋转。车轮安装在一个钢制的支承底座上，有密封滚子轴承，支承滚子承载着滚筒的重量。辊的宽度将略大于辊圈的宽度。多数情况下，辊筒材料为ZG35-45级铸钢，滚筒有4个牵引轮。滚筒的大小和结构取决于滚筒环和滚筒的大小。
挡轮
挡轮安装在后滚轮的两侧，以阻止滚筒漂移，或水平移动。它与支撑滚轮相同，它们也是磨损部件，而且它们比滚轮环本身更便宜，更容易更换。
放电区域
产品出料区是产品离开干燥机的地方。在放电港口，产品离开干燥机，进入筛选，冷却，存储或运输，在那里，它可以进入下一个步骤的过程。在大多数情况下，干燥的物料进入旋转式冷却器，被输送，最后通过包装机完成包装和储存。
废气处理
废气系统将废气从系统中排除。干燥机废气首先进入旋风分离器去除小颗粒，然后经过洗涤器或沉降室，最后经过布袋室或除尘室将洁净空气排放到大气中。
